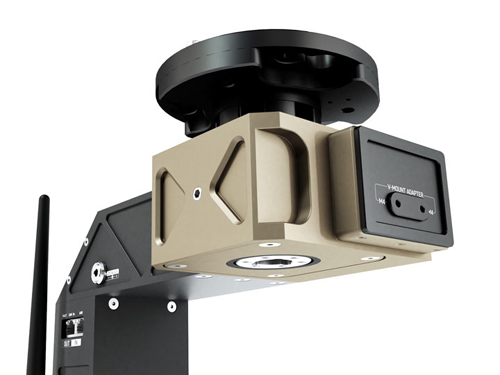

Моторизированная голова X-HEAD MK3

Моторизированная голова X-HEAD MK3

Моторизированная голова X-HEAD MK3 предназначена для точного поворота видео-, кино- или фотокамеры на 360 градусов по двум осям - X и Y.

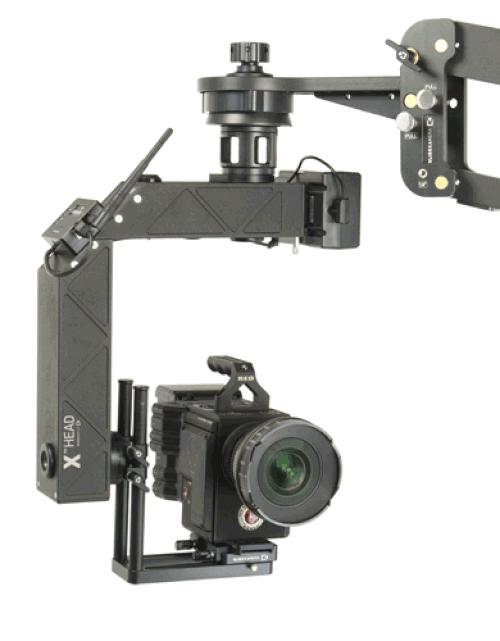

Моторизированная голова X-HEAD предназначена для использования при работе в перевернутом виде. Такой вид работ характерен для операторских кранов. Кроме того, именно эта голова великолепно сочетается с модульным слайдером Slidekamera ATLAS MODULAR при использовании слайдера в перевернутом виде и установке на потолке.





Может использоваться с фото или видеокамерами весом до 8 кг.

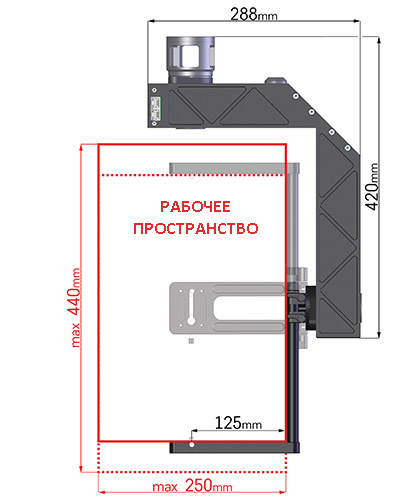

Для осуществления вертикальных вращений на 360 градусов, максимальные размеры камеры не должны превышать 340 х 250 х 250 мм (длина х высота х ширина).



Для интегрированного управления объективами с помощью пульта KAIROS необходимо добавить необходимое количество моторчиков PDMOVIE. Например один моторчик позволит управлять фокусировкой или зумом, два - зумом и фокусировкой, три - полное управления, включая диафрагму.

Для установки моторчиков PDMOVIE на голову может использоваться базовая площадка с направляющими Shooto Rig или любая другая базовая площадка.






Червячная передача и постоянный контроль скорости вращения независимо от нагрузки не требует идеального баланса. Компактная и закрытая конструкция обеспечивает длительную беспрерывную работу.



Редуктор оси панорамирования новейшего поколения обеспечивает плавное и мягкое вращение головы.

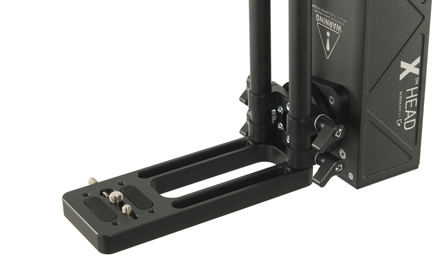

Монтажная площадка может перемещаться вверх или вниз, обеспечивая установку камеры по оси вращения. Жесткость крепления площадки обеспечивается с помощью 4-х ручек.


Для большей стабильности, быстроты и удобства для установки камеры можно использовать быстросъемную площадку AKC-3 QRS.



Специальный пазик в площадке позволяет перемещать установленную камеру вперед и назад. Видеокамера или фотокамера крепятся к голове с помощью стандартных винтов 3/8" или 1/4".




Корпус головы снабжен монтажными отверстиями для кабелей, что бы они не накручивались при вращении по осям X и Y. Это позволяет совершать полное вращение по обеим осям.



Голова X-HEAD снабжена разъемом TRIGGER. Подключая фотокамеру к этому разъему, с помощью спускового тросика осуществляется синхронизация спуска затвора камеры и движения головы, что позволяет снимать Timelaps или интервальную фотосъемку.

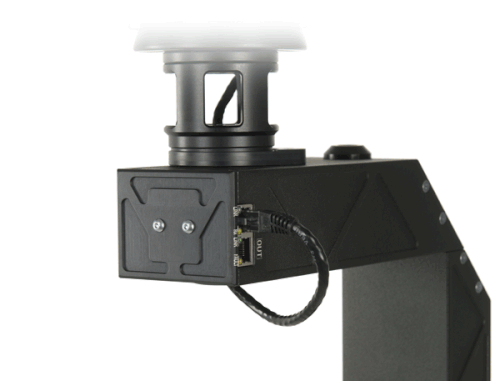

Голова поставляется с блоком питания от электросети. Дополнительно, может быть использован адаптер V-MOUNT.



Подключение головы к пульту управления осуществляется с помощью специального кабеля.

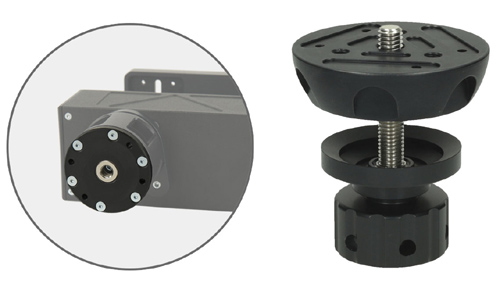

В нижней части головы находится разъем 3/8” и 4-ре отверстия диаметром 4,2 мм (конфигурация Manfrotto). Используя эти разъемы голову  можно установить на любых устройствах снабженных винтом 3/8”, таких как операторские краны, штативы, слайдеры, или с помощью быстросъемных площадок и полусферы SlideKamera.





Голова поставляется в специальном кейсе EXPLORER.

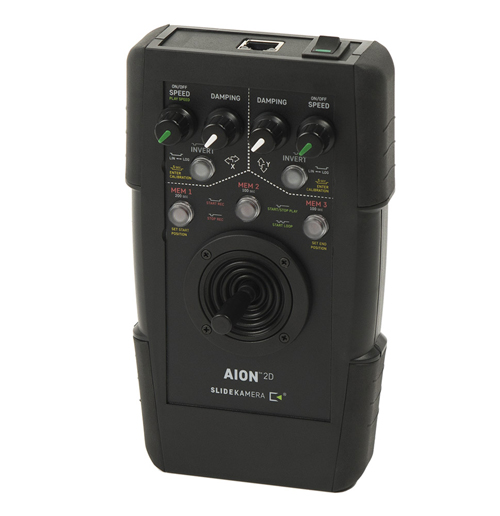

ОСНОВНЫЕ ОСОБЕННОСТИ ПАНЕЛИ УПРАВЛЕНИЯ AION 2D



  • Интуитивное управление – изменение скорости пропорционально отклонению джойстика
  • Плавное изменение скорости в широком диапазоне
  • Изменение направления вращения для каждой оси
  • Изменения плавности старта / остановки вращения
  • Возможность отключения мягкого старта
  • Три ячейки для запоминания и воспроизведения сохраненных движений  (одна 3 мин 20 сек, две другие по 1 мин 40 сек.)
  • Воспроизведение сохраненного движения из заданной точки
  • Плавное изменение скорости при воспроизведении сохраненного движения

КОМПЛЕКТАЦИЯ

  • моторизированная панорамная голова X-HEAD
  • пульт управления AION 2D
  • соединительный кабель длиной 5 м.
  • винт 1/4"
  • винт 3/8"
  • транспортный кейс EXPLORER
  • инструкция по эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Применение: повороты видео- или фотокамеры на 360 градусов по двум осям - X и Y
Вес головы: 4 кг
Габариты: 345 х 288 х109 мм
Нагрузка: 8 кг.
Максимальные размеры видео-, фотокамеры: ширина 280 мм, высота 300 мм
Диапазоны поворотов по оси X и Y (градусы) – N x 360
Максимальная скорость вращения: 99 градусов/сек (360 град./ 3,6 cек)
Максимальное ускорение: 500 градусов/сек
Электропитание 10 – 17 В, макс 40 Вт
Время работы с аккумулятором 12 V, 7 Ah – минимум 3 ч.
Рабочие температуры – 20 - + 40
Рабочая влажность до 90%
